GSF-C486卡紙·瓦楞四/六角糊盒機

您當前的位置:首頁  / 產(chan) 品展示  / 糊盒機係列 / GSF-C486卡紙·瓦楞四/六角糊盒機

產(chan) 品展示

GSF-C486卡紙·瓦楞四/六角糊盒機

GSF-C486卡紙·瓦楞四/六角糊盒機
  • 質量穩定:實行全過程質量監控,細致入微,各方麵檢測!
  • 價格合理:嚴格把控成本控製,減少了開支,讓利於客戶!
  • 交貨快捷:新型生產流水線,充足的備貨,縮短了交貨期!
  • 電話:0577-86087966

產(chan) 品詳情

智能化設計,給紙(校正)、預折、鎖底、本折、輸出、壓平六大部分分段模塊化設計可完全自由選擇配置,四&六角盒及特殊盒形設計時都有預留,添加方便

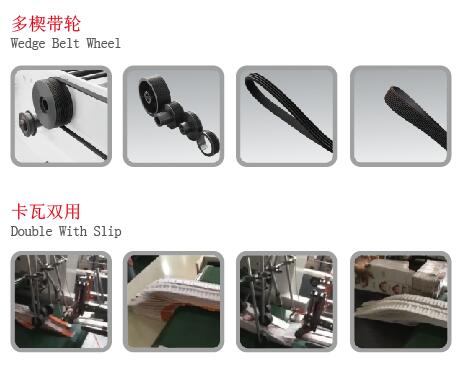

新一代高速機型采用多楔帶輪傳(chuan) 動,速度可達400m/min

適用於(yu) 卡紙盒和瓦楞紙盒,多用機型

組成&模塊

01給紙部

配置伺服電機獨立驅動,高速操作時精確傳(chuan) 遞紙張,以達較佳產(chan) 能;大型微動調節送紙刀,側(ce) 擋板寬度方向調整方便;漩渦氣泵配置獨立吸氣室和閥門,增大橡膠帶輸紙摩擦力使出紙平順;可伸縮紙堆後部支撐,用於(yu) 較長紙盒。

02糾偏(校正)部

獨立可調節側(ce) 規,與(yu) 牆板不平行的下托架拉伸紙張沿著一個(ge) 平行導向裝置輸送,確保紙張平行對齊;從(cong) 設備兩(liang) 側(ce) 均可實現對齊功能,操作簡單快速。


03預折疊部

1.左上膠襟180°預折,第三條壓痕線135°預折;第一,三條壓痕線預折打開裝置


04四&六角模塊

智能伺服電機驅動控製的電子反勾係統,可對折疊勾的運動軌跡進行調整,以適應折邊的長度,同時對掛鉤完成向後的折疊,實現鎖底,前勾,後追等特殊折疊功能,滿足各種異型盒的要求; 三組牆板,整體(ti) 並可實現多次拆卸組合;功能多變,設計新型,操作方便。


05鎖底部

配備勾底組合調整機構,理想設計,操作簡易,高剛性彈簧勾子座確保動作順利準確;可調式勾底裝置,模塊化設計,明顯減少了變換盒型時的調校時間,方便附件的安裝與(yu) 轉換;配置高彈性勾子座及勾底盒模塊。


06糊筒模塊

上糊筒部使用電子噴膠係統,根據機型選擇配置兩(liang) 套或三套冷膠槍;其它上端電子噴膠係統配置可根據機型需要選擇配置;下糊筒左右側(ce) 各一個(ge) ,大容量設計,高速時不甩膠,不漏膠。


07本折部

順利準確完成第二折線,第四折線180°結合;左右拐帶角度180°可調,配有皮帶變速裝置,可有效確保折疊紙盒的平行對齊,盒樣能準確閉合;兩(liang) 套上托架和下托架,上輸送帶皮帶寬度25mm 下輸送帶皮帶寬度25mm&34mm拐帶寬帶30mm&40mm&50mm;配有皮帶張緊自動調節係統,拆裝方便。


08輸出部

兩(liang) 套上托架和下托架,皮帶寬度25mm,配有皮帶張緊自動調節係統,拆裝方便;自動追蹤計數,踢腳記號,塞紙自動檢測停機報警;可根據機型及盒型選擇配置鎖底盒規整模塊;紙盒傳(chuan) 送調節連續自動積盒模塊。


09自動積盒模塊

在壓平部前端配置氣動紙盒傳(chuan) 送調節自動積盒模塊,由氣動配合光電驅動,兩(liang) 套皮帶托架交互動作,保證紙盒完美堆積;後部堆料校正器,調正紙盒位置,確保每個(ge) 紙盒順利進入壓平部,節奏流暢。


10鎖底盒規整模塊

輸出部氣動鎖底盒規整裝置;鋁製規整板限製紙盒前進,上輸出部皮帶繼續運轉,紙盒受外力得以校正,校正後釋放紙盒進入壓平部分。


11壓平部

獨立電機驅動;手動和自動(跟進式)運轉模式;根據不同的盒子長度,上輸送帶壓力部由電機帶動,可前後移動,配置自動糾偏裝置;壓力調整配氣動壓力調整裝置,調節方便;整部總長5.6米,有效輸送長度3.6米,延長紙盒粘接時間,提高粘接質量。
